Bagian bagian Utama Kubikel dan Fungsinya

  1. Kompartemen
  2. Rellbusbar
  3.  Kotak pemutus
  4. Pemisah hubung tanah
  5. Terminal penghubung
  6. Fuseholder
  7. Mekanik kubikel
  8. Lampu indikator
  9. Pemanas (heater)
  10. Handlekubikel (tuas operasi)
  • Fungsi Kompartemen
Kompartemenmerupakan rumah dari terminal penghubung. LBS. PMT. PMS, FUSE. Trafo ukur. (CT, PT) peralatan mekanis dan instalasi tegangan rendah. Sehingga tidak membahayakan operator terhadap adanyasentuhan langsung ke bagian – bagian yang berteganganberupa lemari kotak/terbuat pelat baja, terbagi menjadi 2 (dua) bagian. Bagian atas untukbusbar dan bagian bawah untuk penyambungan dengan terminasi kabel.Komponen bagian bawah, pada bagan depan berupa pintu yang dapat dibuka tetapi bisa dilakukan apabila tegangan sudah dibebaskan dan terminasikabel
sudah ditanahkan.

  Kompartemen Kubikel


Keterangan :
Kompartemen bubar
Kompartemen tegangan rendah
Pemutus beban dan saklarpentanahan
Kompartemen mekanik operasi
Kompartemen kabel
  • Fungsi Rell/Busbar 20 KV
Sebagai Rell penghubung antara kubikel yang satu dengan
lainnya, posisi rel umumnya terletak pada bagian atas kubikel,
pada kubikeltype RMU (Ring Main Unit) rell 20 kv terdapat dalam
tabung SF 6 vacum bentuk rell ada yang bulat ada yang pipih.

RellBusbar

BACA JUGA


  • Fungsi Kontak Pemutus

Sebagai pemutus penghubung aliran listrik kontak pemutus
terdiri dari dua bagian vaitu kontak gerak (movingcontact) dan kontak tetap (fixedcontact) sebagai peredam busur api pada kubikel jenis LBS atau CB digunakan media minyak, gas SF 6, vacum atau dengan hembusan udara selain itu memperkecil terjadinya busur api dilakukan dengan pembukaan dan penutupan kontak pemutus secara cepat secara mekansi.

 Pemutus (PMT)

  • Fungsi Pemisah Hubung Tanah

Fungsi pemisa hubung tanah untuk mengamankan kubikel pada saat tidak bertegangan dengan menghubungkan terminal kabel ketanah (grounding) sehingga bila ada personil yang bekerja pada kubikel tersebut terhindar terhadap adanya kesalahan operasi yang menyebabkan kabel terisi tegangan PMS tanah ini biasanya mempunyai sistem interlock dengan pintu kubikel dan mekanik lbs. pintu tidak bisa dibuka jika pms tanah belum masuk, LBS tidak bisa masuk sebelum PMS tanah dibuka.

  • Fungsi Terminal Penghubung

Fungsi terminal penghubung untuk menghubungkan bagian-bagian kubikel yang bertegangan satu dengan yang lainnya, ada beberapa terminal antara lain:
a.              terminal busbar, tempat dudukan busbar
b.             terminal kabel, tempat menghubungkan kabel incoming dan outgoing
c.              terminal PT, tempat menyambung transformator tegangan untuk pengukuran
d.             terminal CT, tempat menyambungkan transformator arus untuk pengukuran

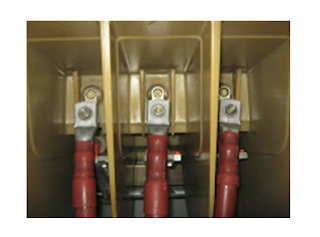

 terminal Penghubung
  •  Fungsi Mekanik Kubikel
Berfungsi untuk menggerakkan dan merubah posisi membuka menutup kontak LBS PMT dan PMS maupun pemisah hubung tanah dibuatsedemikian rupa sehingga pada waktu membuka danmenutup kontakpemutus berlangsung dengan cepat.
  •   Fungsi Lampu Indikator
Fungsi lampu indikator untuk menandai adanya tegangan (20 kv) pada sisi kabel, baik berasal dari sisi lain kabel tersebut atau berasal dari busbar sebagai akibat alat hubung dimasukkan lampu indikator menyala dikarenakan adanya arus kapasitif yang dihasilkan oleh kapasitor pembagi tegangan.

  •  Fungsi Pemanas (Heater)
Fungsi pemanas (heater)untuk memanaskan ruang terminal kabel agar kelembabannya terjaga. keadaan ini diharapkan dapat mengurangi efek corona pada terminal kubikel tersebut. besarnya tegangan heater 220 v sumber tegangan berasal dari trafo distribusi.

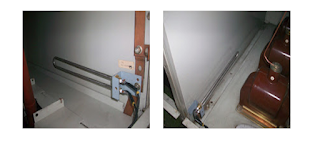

 Pemanas (Heater)150 watt
  •    Fungsi Handlekubikel
Fungsi handlekubikel untuk menggerakkan mekanik kubikel, yaitu membuka atau menutup posisi kontak hubung : PMT, PMS, LBS, Pemisah tanah (grounding) atau pengisian pegas untuk energi membuka/menutup kontak hubung pada satu kubikel, jumlah handle yang tersedia bisa satu macam atau lebih.
