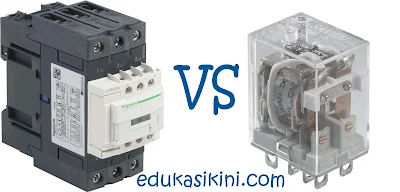

Perbedaan antara Kontaktor dan Relay
Kontaktor dan Relay adalah sakelar yang dioperasikan secara elektrik yang digunakan untuk mengalihkan beban dan untuk mengendalikan masing-masing rangkaian listrik. Umumnya media pendinginan busur adalah udara, sehingga mereka disebut kontaktor penahan udara & relay penahan udara. Karena kedua sakelar ini digunakan pada panel kontrol yang sama, maka sangat membingungkan bagi orang-orang untuk memahami perbedaan antara kontaktor dan relay.
Jadi, apa persamaan antara Contactor dan Relay Kontrol?
Kontaktor dan Relay bekerja berdasarkan prinsip yang sama. Mereka pada dasarnya adalah sakelar solenoida yang dioperasikan secara elektrik yang dirancang untuk switching atau mengendalikan beban. Selain itu, keduanya dibangun dengan cara yang sama:
Apa yang akan telah kita lihat Penjelasan Thermal Overload Relay , tetapi ada beberapa variasi Relay menurut penggunaan nya:
Perbedaan utama antara relay dan kontaktor adalah peringkat arus yang dirancang untuk ditangani. Kontaktor digunakan untuk beban yang memiliki arus yang relatif lebih tinggi dan tegangan sistem yang lebih tinggi.
Berikut definisi singkat dari Relay Kontak & Kontrol yang akan membantu Anda memahami perbedaan utama antara keduanya:
Relay : Perangkat yang melaluinya kontak dalam satu sirkuit dioperasikan oleh perubahan kondisi di sirkuit yang sama atau di sirkuit terkait. Silakan menuju ke tautan ini untuk mengetahui lebih lanjut tentang Cara Kerja Relay Jenis Dan Aplikasi
Kontaktor : Ini adalah perangkat yang digunakan untuk berulang kali membuat dan mengganggu sirkuit listrik dalam kondisi normal. Silakan menuju ke tautan ini untuk mengetahui lebih lanjut tentang KONTAKTOR Semua Yang Perlu Anda Ketahui Tentang Kontaktor
Tabel di bawah ini menggambarkan empat perbedaan utama antara Contactor dan Relay:
Berikut adalah beberapa kriteria lain yang benar-benar membedakan kedua perangkat:
Fitur keamanan
Kontak Pegas: Kontaktor dirancang untuk mengalirkan arus tinggi, dan karenanya mengandung fitur keselamatan tambahan seperti kontak pegas untuk memastikan bahwa sirkuit rusak ketika dihilangkan energi - mencegah sirkuit agar tidak diberi energi saat seharusnya dimatikan, kontak dengan pegas juga mencegah kontak yang memantul yang mengakibatkan masa pakai kontak yang panjang. Karena Relay kontrol dirancang untuk daya yang lebih rendah, kontak pegas tidak begitu umum.
Pemadaman Busur: Karena beban tinggi yang biasanya dibawa oleh kontaktor, penekan ini terdiri dari penekan busur untuk memadamkan busur lebih cepat. Karena Relay kontrol tidak dirancang untuk beban tinggi, penindasan busur tidak umum pada Relay kontrol.
Memilih Antara Kontaktor dan Relay Kontrol untuk Aplikasi
Saat memilih antara kontaktor dan relai Kontrol; selalu pertimbangkan beberapa poin penting.
Jadi, apa persamaan antara Contactor dan Relay Kontrol?
Kontaktor dan Relay bekerja berdasarkan prinsip yang sama. Mereka pada dasarnya adalah sakelar solenoida yang dioperasikan secara elektrik yang dirancang untuk switching atau mengendalikan beban. Selain itu, keduanya dibangun dengan cara yang sama:
- Baik kontaktor maupun relai memiliki rumah atas yang memiliki kontak normal terbuka atau tertutup. Perumahan bawah dalam kedua kasus, memiliki satu set magnet dan koil dengan penutup eksternal untuk melindungi semua bagian internal.
Apa yang akan telah kita lihat Penjelasan Thermal Overload Relay , tetapi ada beberapa variasi Relay menurut penggunaan nya:
- Relay tegangan tinggi: Ini dirancang khusus untuk mengalihkan tegangan tinggi dan arus jauh di luar kapasitas relai normal (biasanya hingga 10.000 volt dan 30 amp). untuk melihat lebih lengkap mengenai relai tegangan tinggi silahkan ke link berikut Relay Buchholz di Transformers, Prinsip Kerja, Konstruksi, dan Aplikasi-nya
- Relay elektronik dan semikonduktor (juga disebut Solid State Relay atau SSR): Sakelar ini sepenuhnya mengalir secara elektronik, tanpa bagian yang bergerak, sehingga lebih cepat, lebih tenang, lebih kecil, lebih andal, dan bertahan lebih lama dari relai elektromagnetik. Sayangnya, mereka biasanya lebih mahal, kurang efisien, dan tidak selalu bekerja dengan bersih dan dapat diprediksi (karena masalah seperti arus bocor). untuk membaca lebih lanjut mengenai relay elektronik silahkan ke link berikut Solid State Relay
- Timer dan relay waktu tunda: Ini memicu arus keluaran untuk jangka waktu terbatas (biasanya dari fraksi detik hingga sekitar 100 jam, atau empat hari). untuk mengetahui lebih lanjut mengenai timer silahkan baca Timer Yang perlu Anda ketahui Jenis, Mode Operasi, Aplikasi
- Relay termal: Ini menghidupkan dan mematikan untuk menghentikan hal-hal seperti motor listrik dari overheating, sedikit seperti termostat strip bimetal Penjelasan Thermal Overload Relay (Relay Arus Lebih)
- Relay arus lebih dan arah: Dikonfigurasi dalam berbagai cara, ini menghentikan arus berlebih dari mengalir ke arah yang salah di sekitar sirkuit (biasanya dalam pembangkit listrik, distribusi, atau peralatan pasokan).
- Relay proteksi diferensial: Pemicu ini ketika ada ketidakseimbangan arus atau tegangan di dua bagian sirkuit yang berbeda.
- Relay proteksi frekuensi (kadang-kadang disebut relay underfrequency dan overfrequency): Perangkat solid-state ini memicu ketika frekuensi arus bolak-balik terlalu tinggi, terlalu rendah, atau keduanya.
Perbedaan utama antara relay dan kontaktor adalah peringkat arus yang dirancang untuk ditangani. Kontaktor digunakan untuk beban yang memiliki arus yang relatif lebih tinggi dan tegangan sistem yang lebih tinggi.
Berikut definisi singkat dari Relay Kontak & Kontrol yang akan membantu Anda memahami perbedaan utama antara keduanya:
Relay : Perangkat yang melaluinya kontak dalam satu sirkuit dioperasikan oleh perubahan kondisi di sirkuit yang sama atau di sirkuit terkait. Silakan menuju ke tautan ini untuk mengetahui lebih lanjut tentang Cara Kerja Relay Jenis Dan Aplikasi
Kontaktor : Ini adalah perangkat yang digunakan untuk berulang kali membuat dan mengganggu sirkuit listrik dalam kondisi normal. Silakan menuju ke tautan ini untuk mengetahui lebih lanjut tentang KONTAKTOR Semua Yang Perlu Anda Ketahui Tentang Kontaktor
Tabel di bawah ini menggambarkan empat perbedaan utama antara Contactor dan Relay:
|
NO
|
Kriteria
|
Relay
|
Kontaktor
|
|
1
|
Ukuran Perangkat
|
Relai Perangkat relatif lebih kecil atau sama ukurannya (hingga
peringkat kontaktor 12A)
|
Kontaktor berukuran lebih besar jika dibandingkan dengan Relai
Kontrol
|
|
2
|
Kapasitas Switching
|
Relay umumnya diklasifikasikan sebagai membawa
muatan 10A atau kurang
|
Kontaktor akan digunakan untuk muatan yang lebih besar dari 10A
|
|
3
|
Aplikasi
|
Relay lebih umum digunakan dalam sirkuit kontrol yang merupakan
sirkuit fase tunggal
|
Kontaktor biasanya dibangun untuk mengalihkan beban 3 fase
|
|
4
|
Kontak Bantu
|
Relay terdiri dari setidaknya dua kontak NO / NC
|
Kontaktor terdiri dari minimal satu set kontak
daya tiga fasa dan dalam beberapa kasus tambahan dalam kontak bantu yang
dibangun juga disediakan
|
|
5
|
Standar Kontak Terbuka / Tertutup
|
Relay dapat dan sering keduanya Biasanya Terbuka dan / atau Biasanya
Tertutup tergantung pada fungsi yang diinginkan.
|
Kontaktor, di sisi lain, hampir secara eksklusif dirancang untuk
beroperasi dengan kontak yang biasanya terbuka (Formulir A)
|
|
6
|
Tegangan Sistem
|
Relay Kontrol biasanya diberi nilai hanya 250V
|
Kontaktor biasanya diberi peringkat hingga 1000V
|
Fitur keamanan
Kontak Pegas: Kontaktor dirancang untuk mengalirkan arus tinggi, dan karenanya mengandung fitur keselamatan tambahan seperti kontak pegas untuk memastikan bahwa sirkuit rusak ketika dihilangkan energi - mencegah sirkuit agar tidak diberi energi saat seharusnya dimatikan, kontak dengan pegas juga mencegah kontak yang memantul yang mengakibatkan masa pakai kontak yang panjang. Karena Relay kontrol dirancang untuk daya yang lebih rendah, kontak pegas tidak begitu umum.
Pemadaman Busur: Karena beban tinggi yang biasanya dibawa oleh kontaktor, penekan ini terdiri dari penekan busur untuk memadamkan busur lebih cepat. Karena Relay kontrol tidak dirancang untuk beban tinggi, penindasan busur tidak umum pada Relay kontrol.
Memilih Antara Kontaktor dan Relay Kontrol untuk Aplikasi
Saat memilih antara kontaktor dan relai Kontrol; selalu pertimbangkan beberapa poin penting.
|
NO
|
Kapan
Menggunakan Relay
|
Kapan
Menggunakan Kontaktor
|
|
1
|
10A atau kurang
|
9A atau lebih
|
|
2
|
1 fase
|
1 atau 3 fase
|
|
3
|
Hingga 250VAC
|
Hingga 1000VAC
|
