Osiloskop Digital Penjelasan fungsi dan bagiannya

Sebuah 'Osiloskop Digital' adalah peralatan uji elektronik yang digunakan untuk mengukur dan membandingkan grafik sinyal sehubungan dengan waktu.

Ini adalah salah satu peralatan uji yang umum digunakan dan multiguna untuk menguji rangkaian elektronik terbaru.

Alat uji ini memberikan representasi grafis dan informasi analitis tentang amplitudo sinyal (Tegangan / Arus / Daya dll) sebagai fungsi waktu. Ini sangat berguna dalam menganalisa kondisi dan performa dari rangkaian / perlengkapan tersebut.

Tunggu. Fungsinya tidak hanya sampai di sini saja. Anda juga dapat menggunakan alat uji ini untuk mengukur banyak hal lainnya.

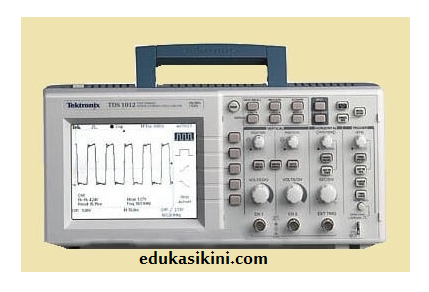

osiloskop

Ini juga dapat digunakan untuk mengukur frekuensi jam, siklus kerja sinyal termodulasi lebar pulsa, penundaan propagasi, waktu naik / turun sinyal, dll.

Selain itu, peralatan uji ini bahkan dapat melakukan tugas untuk mengingatkan diri sendiri setiap kali ada kesalahan diamati dalam sakelar logis. Apa lagi yang kamu inginkan ??

Fungsi osiloskop digital.

Osiloskop dapat digunakan untuk menemukan:

  1. Frekuensi sinyal
  2. Amplitudo sinyal (untuk tegangan DC dan AC)
  3. Perbedaan fase antara sinyal 02
  4. Analisis bentuk gelombang seperti: -

  • Lebar pulsa
  • Waktu Musim Gugur Pulse
  • Pulse's Over-rising
  • Pulse's rise time

Di sini, kami mengambil model Osiloskop Digital Tektronix TDS3034B sebagai contoh untuk kenyamanan kami. Osiloskop Tektronix ini berisi empat saluran i / p. Berbagai kontrolnya dapat dibagi dalam enam pengelompokan dasar:

tombol osiloskop

Kelompok vertikal

Ini mengatur penempatan tegak lurus dari berbagai jejak. Ia juga dapat mengontrol pilihan jejak yang akan ditampilkan dan skalanya.

Kelompok-horizontal

Ia mengatur skala waktu dan tempatnya pada skala tampilan.

Kelompok pemicu

Seperti namanya, ia mengatur pemicunya. Ini digunakan untuk menyelaraskan sinyal berulang dalam posisi horizontal.

Dapatkan grup

Ia mengatur proses dimana sampel akan diperoleh. Ini terdiri dari tombol tekan 'Autoset', yang berdasarkan pengaturan presetnya, melakukan pemilihan otomatis pengaturan lain sehingga bentuk gelombang terbaik yang tersedia dapat ditampilkan.

Jika Anda bertanya kepada saya, saya akan mengatakan bahwa itu adalah tombol yang paling berguna dari seluruh peralatan.

Miscellaneous-group

Dalam pengelompokan ini, ada banyak tombol yang tidak ditandai. Itu terletak di bagian paling atas dari Control-panel.

Tombol tanpa tanda ini mengelola beberapa kontrol yang memiliki fungsi sangat canggih dan tidak harus melakukan apa pun dengan tampilan bentuk gelombang.

Dasar – Tombol-Pemilih

Seperti yang ditunjukkan oleh namanya, ini digunakan untuk pemilihan dasar dan terletak di sisi kanan & bawah tampilan.
