Star Delta Starter Dan Automatic Transformer Starter Pada Motor induksi

Star Delta starter

Star Delta starter berada di bawah kategori starter menggunakan metode pengurangan tegangan untuk menghidupkan motor, untuk mengetahui lebih lengkap mengenai jenis jenis motor silahkan baca Jenis Jenis Motor Listrik

Sama seperti semua starter lainnya, tujuan dasar menggunakan starter ini adalah untuk mengurangi arus start tinggi awal yang dihasilkan oleh motor saat prosedur start.

Ini digunakan untuk tujuan membatasi penurunan tegangan dan gangguan pada saluran tegangan utama.

Salah satu cara untuk mengurangi tegangan pada saat start motor adalah dengan mengkonfigurasi belitannya pada sambungan star delta.

Saat motor dihidupkan, belitan motor dikonfigurasi dalam mode bintang. Mode bintang ini menurunkan tegangan sebesar 1 / √3 dari tegangan yang diterapkan normal.

Segera setelah motor menambah kecepatan, pasokan pengumpanan motor dikembalikan ke pasokan normal.

Dalam Star Delta starter, masing-masing dari 2 titik fase belitan terhubung ke terminal starter. Seperti yang telah kita bahas, belitan motor dikonfigurasikan dalam koneksi bintang pada fase awal dan diubah menjadi koneksi delta pada fase berjalan normal.

Tegangan antara setiap fasa pada saat motor dihidupkan adalah 57,7% (1 / √3) dari tegangan yang diberikan. Hal ini pada gilirannya menyebabkan penurunan arus start.

Ini juga mengurangi torsi yang diterapkan ke motor saat start ke 1/3 dari nilai yang mungkin kita dapatkan jika starter online langsung.

Starter jenis ini (star delta starter) biasanya digunakan untuk start motor besar yang memiliki beban penggerak tinggi. Star Delta starter adalah starter yang paling populer digunakan setelah starter langsung.

Jika kita melihat gambar di bawah ini, kita dapat melihat bahwa bagian utama yang membentuk Star delta starter adalah:

• Kontaktor
• Timer
• OLR Bimetalik (Over load relay)

Kontaktor yang digunakan pada Star delta starter berukuran kecil dibandingkan dengan kontaktor satu-satunya D.O.L. starter. Hal ini dikarenakan pada Star Delta starter, kontaktor hanya dapat menangani arus belitan yang besarnya 57,7% (1 / √3) dari arus beban normal.

Automatic transformer starter

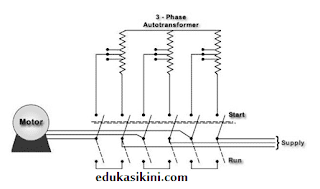

Automatic transformer starter pada dasarnya menggunakan trafo otomatis untuk mengurangi tegangan yang diberikan ke motor selama startnya.

Seperti yang kita ketahui bahwa start dari motor besar yang digunakan dalam waktu lama menghasilkan arus besar di sirkuit. Oleh karena itu, terjadi penurunan tegangan yang dapat merusak peralatan listrik lain yang beroperasi pada jalur suplai yang sama.

Seperti yang kita ketahui, Tegangan berbanding lurus dengan Arus, yaitu V∞I. Oleh karena itu, dapat dipahami bahwa jika kita menurunkan suplai tegangan, arus start juga akan berkurang.

Tegangan dapat diturunkan dengan berbagai cara. Salah satu metode untuk menurunkan tegangan input yang disuplai ke motor adalah dengan menguranginya dengan bantuan transformator, untuk mengetahui lebih lengkap mengenai transformator silahkan baca Penjelasan Berbagai Jenis Transformers Dan Penggunaannya

Pengurangan tegangan yang sama disuplai ke motor sampai motor mencapai kecepatan berjalan normalnya. Segera setelah motor mencapai kecepatan kerja normalnya, tegangan step down diganti dengan saluran tegangan penuh primer.

Namun demikian, perlu diingat bahwa trafo yang memenuhi tujuan pada jenis starter tersebut bukanlah trafo step down biasa yang memiliki belitan primer dan sekunder yang berbeda. Trafo ini hanya terdiri dari satu lilitan yang digunakan untuk input maupun output.

Jenis trafo seperti itu memiliki banyak keran untuk menghasilkan keluaran. Umumnya penyadapan pada trafo mobil terletak pada tegangan lima puluh persen, enam puluh lima persen, dan delapan puluh persen.

Penyadapan ini digunakan untuk menyediakan berbagai opsi tegangan untuk menghidupkan motor. Trafo ini mudah dalam pengoperasiannya, ringan dan harganya lebih murah daripada trafo normal dengan dua belitan.

Jenis starter seperti itu tidak membutuhkan kabel yang rumit. Starter ini terhubung ke motor hanya dengan tiga terminal. Pada saat motor dihidupkan, ia diumpankan oleh keluaran transformator otomatis. Penggunaan Automatic transformer starter mengurangi arus start motor ke kuadrat rasio tegangan trafo.
