Merancang Sirkuit PCB Secara Online Gratis dengan EasyEDA

EasyEDA adalah Desain PCB Online dan Alat Simulasi. Kami telah membahas alat ini secara rinci dalam artikel ini EasyEDA untuk Desain Sirkuit Elektronik.

Merancang Sirkuit PCB Secara Online Gratis dengan EasyEDA

Hari ini, kita akan belajar 'Cara menggunakan EasyEDA' dengan merancang dan mensimulasikan Sirkuit Inverter 100 watt Sederhana, dengan bantuan Easy EDA.

Kami juga telah membahas kerja dan demonstrasi rangkaian ini di sini: Sirkuit Inverter 12V DC ke 220V AC, Bagaimana cara membuat PCB di rumah?

Sebelum melangkah lebih jauh mari kita bicara sedikit tentang EasyEDA, Perangkat Lunak Online-nya digunakan untuk Merancang Skema untuk sirkuit dan Mensimulasikannya dan juga Mendesain Tata Letak PCB untuk hal yang sama.

Ini pada dasarnya adalah alat yang digunakan untuk merancang proyek.

Seperti yang diceritakan perangkat lunak online, jadi seseorang tidak perlu mengunduh aplikasi apa pun untuk ini, Anda dapat mendaftar atau masuk ke situs webnya dan bermain bersama, sesuka Anda.

Sebagai alat online-nya, yang membuat platformnya independen dan dapat dijalankan di OS apa pun (Windows / Linux / Mac) dan Browser (Internet Explorer / Firefox / Chrome / Safari).

Karena tidak ada perangkat lunak yang diunduh, tidak perlu takut dengan perangkat lunak perusak dan virus. Setelah proyek dirancang, kita tidak perlu khawatir akan salah tempat karena akan disimpan di situs EasyEDA.

Jadi kita bisa mengakses file tersebut kapan saja. Dengan banyaknya fitur yang ditambahkan dari hari ke hari, situs web EasyEDA dapat digambarkan sebagai alat yang menjanjikan bagi Penghobi dan Insinyur Elektronik.

Memulai EasyEDA:

Pertama untuk mendesain sirkuit kita perlu pergi ke situs EasyEDA: https://easyeda.com Situs web ditunjukkan pada gambar.

Merancang Sirkuit PCB Secara Online Gratis dengan EasyEDA

Kemudian tekan tombol LOGIN untuk membuat akun.

Anda dapat membuat Akun baru di EasyEDA atau Anda dapat Masuk dengan akun Google atau QQ Anda. Di sini kita Login dengan Akun Google:

Merancang Sirkuit PCB Secara Online Gratis dengan EasyEDA

Login dengan detail Gmail Anda (dengan asumsi Anda sudah memiliki akun Gmail), dan Anda akan melihat nama Anda di sudut kanan atas.

Merancang Sirkuit PCB Secara Online Gratis dengan EasyEDA

Menggambar Skema menggunakan EasyEDA:

Setelah membuat akun, klik Proyek Baru seperti yang ditunjukkan pada gambar di atas untuk mulai menggambar skema baru, Rangkaian Penaik Tegangan Listrik Penjelasan Lengkap

Setelah Anda masuk ke papan gambar, ambil semua komponen yang dibutuhkan dari perpustakaan.

Jika Anda tidak dapat menemukan komponen, klik opsi PERPUSTAKAAN LAINNYA dan kemudian cari komponen Anda, seperti yang ditunjukkan di bawah ini.

Merancang Sirkuit PCB Secara Online Gratis dengan EasyEDA

Pilih semua komponen dari panel kiri dan gambar skema seperti yang ditunjukkan pada gambar di bawah ini.

Klik pada komponen yang diinginkan untuk memilih dan sekali lagi klik pada kanvas untuk melepaskan komponen itu.

Klik kanan atau tombol Esc untuk keluar setelah menempatkan komponen. Pengkabelan dapat dengan mudah dilakukan dengan menyeret kabel di antara titik akhir komponen, seperti yang kita lakukan di sebagian besar perangkat lunak gambar Sirkuit seperti Proteus.

Juga untuk mengubah properti atau atribut dari setiap komponen, cukup klik pada komponen itu, dan ubah atribut dari panel sisi kanan.

Tombol pendek dapat ditemukan dan diedit di tombol roda gigi Biru di Bagian Atas. Anda dapat mencoba beberapa 'tangan' dengan memainkan contoh-contoh ini: Contoh EasyEDA

Merancang Sirkuit PCB Secara Online Gratis dengan EasyEDA

Setelah gambar selesai, Simpan skema di bawah nama proyek Anda sehingga Anda dapat melakukan simulasi.

Merancang Sirkuit PCB Secara Online Gratis dengan EasyEDA

Simulasi Sirkuit di EasyEDA:

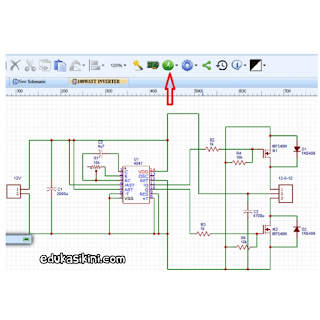

Setelah menyimpan sirkuit, klik "Tombol Hijau" di atas layar untuk Simulasi dan pilih "Jalankan dokumen".

Merancang Sirkuit PCB Secara Online Gratis dengan EasyEDA

Setelah itu Anda harus mengkonfigurasi simulasi yang ingin Anda jalankan. Seperti yang ditunjukkan pada gambar di bawah ini, Anda memiliki lima jenis simulasi.

Merancang Sirkuit PCB Secara Online Gratis dengan EasyEDA

Untuk saat ini kita akan tetap menggunakan transient, seperti yang diceritakan sebelumnya kita akan merancang rangkaian inverter disini, keluaran AC yang disediakan oleh inverter adalah untuk menggerakkan peralatan rumah tangga.

Untuk itu, rangkaian inverter harus dioperasikan pada frekuensi 50Hz karena merupakan frekuensi saluran AC. Kami akan memilih START dan STOP TIME yang sesuai agar grafik simulasi dapat dipahami.

Setelah simulasi selesai, Anda dapat melihat grafik di terminal yang dipilih. Terminal harus dipilih dengan membawa probe ke titik tersebut.

Anda dapat memilih probe seperti yang ditunjukkan di bawah ini; seret ke titik di mana Anda ingin melihat grafik.

Merancang Sirkuit PCB Secara Online Gratis dengan EasyEDA

Pada simulasi Anda akan memiliki grafik seperti yang ditunjukkan di bawah ini.

Bentuk gelombang ini dapat disimpan dan diekspor dalam berbagai format seperti JPG, PDF, PNG dll.

Merancang Sirkuit PCB Secara Online Gratis dengan EasyEDA

Gambar yang diekspor menunjukkan Diagram Sirkuit Inverter 100 watt menggunakan Easy EDA,

Merancang Sirkuit PCB Secara Online Gratis dengan EasyEDA

Periksa sepenuhnya berfungsi di sini: Sirkuit Inverter 12V DC ke 220V AC

Konversi tata letak PCB menggunakan EasyEDA:

Setelah kita menuju ke papan skematik, klik pada opsi "PROYEK KE PCB" seperti yang ditunjukkan pada gambar di bawah ini.

Merancang Sirkuit PCB Secara Online Gratis dengan EasyEDA

Setelah Anda mengklik itu, Anda akan masuk ke papan desain PCB. Jika ada komponen pada skema yang tidak memiliki jejak PCB, Anda akan diminta untuk memilih komponen yang paling sesuai untuk melanjutkan.



Merancang Sirkuit PCB Secara Online Gratis dengan EasyEDA

Pilih yang sesuai berdasarkan pandangan Anda dan kirimkan.

Setelah masuk ke desain PCB, semua komponen akan didistribusikan di sekitar papan model PCB seperti gambar di bawah ini.

Merancang Sirkuit PCB Secara Online Gratis dengan EasyEDA

Atur semua komponen dengan tertib saat kita menyusun buku di rak.

Setelah semuanya diatur, Anda harus memiliki masukan di satu ujung dan keluaran di sisi lain, seperti yang ditunjukkan di bawah ini.

Sekarang lacak garis biru muda di papan tanpa saling mencegat, Anda dapat melakukan loop sebanyak yang Anda inginkan.

Merancang Sirkuit PCB Secara Online Gratis dengan EasyEDA

Jejak ini tidak boleh terlalu dekat satu sama lain.

Setelah penelusuran selesai Anda akan memiliki sesuatu seperti di bawah ini,

Setelah itu pilih PRINT di menu FILE, untuk mendapatkan jejak papan PCB.

Merancang Sirkuit PCB Secara Online Gratis dengan EasyEDA

Cetak layer yang sesuai dengan memilih opsi, karena kita menggunakan satu layer, kita dapat membiarkan konfigurasi apa adanya.

Setelah Anda mencetaknya, Anda akan memiliki dokumen sebagai,

Merancang Sirkuit PCB Secara Online Gratis dengan EasyEDA

Anda dapat mencetak gambar pada kertas glossy untuk pengetsaan PCB atau Anda dapat memberikan modul tersebut kepada produsen PCB untuk produksi massal.
