Apa itu Simulink?

Simulink telah menjadi paket perangkat lunak rekayasa yang paling banyak digunakan dalam beberapa tahun terakhir di kalangan akademi dan industri.

Simulink hadir terintegrasi dengan perangkat lunak MATLAB yang digunakan untuk pemodelan, simulasi dan analisis sistem dinamis. Simulink menyediakan Graphical User Interface (GUI) sebagai diagram blok untuk membangun model Anda seperti Anda sedang membangun menggunakan pensil dan kertas.

Untuk memahami Simulink Anda dapat mempertimbangkan contoh sederhana,

Cara Menggunakan Simulink MATLAB Serta Contoh Program Simulink

Model Simuilink untuk penguat sinyal Gelombang Sinus

Di sini, dalam contoh di atas kami menghasilkan gelombang sinus dari blok gelombang sinus dan memperkuatnya dengan faktor gain yang Anda langsung periksa di Simulink dengan mengklik dua kali blok lingkup, Cara Menggunakan Dan Memulai LabVIEW

Jika Anda baru mengenal MATLAB, pelajari dulu istilah-istilah yang digunakan di MATLAB dan mulailah dengan LED Blinking.

Cara Menggunakan Simulink di MATLAB?

Untuk membuka Simulink di MATLAB, Anda cukup mengklik tombol Simulink dari menu bar MATLAB, seperti yang ditunjukkan pada gambar di bawah ini.

Cara Menggunakan Simulink MATLAB Serta Contoh Program Simulink

Lain, Anda bisa menggunakan jendela perintah untuk membuka Simulink. Cukup tulis 'simulink' di baris perintah dan tekan enter.

simulink

Cara Menggunakan Simulink MATLAB Serta Contoh Program Simulink

Di bawah ini adalah jendela pertama yang muncul setelah membuka Simulink:

Cara Menggunakan Simulink MATLAB Serta Contoh Program Simulink

Seperti yang Anda lihat pada gambar, ada opsi berbeda untuk melakukan tugas yang berbeda, seperti Anda dapat membuat templat, model kosong, pustaka kosong, dan banyak lagi lainnya.

Setiap kali kita perlu merancang model baru, kita memilih opsi 'Model Kosong' dengan mengklik dua kali di atasnya. Jendela model kosong yang juga bisa kita sebut sebagai jendela Simulink terlihat seperti gambar di bawah ini.

Cara Menggunakan Simulink MATLAB Serta Contoh Program Simulink

Peramban Perpustakaan Simulink

Peramban Perpustakaan Simulink berisi sink, sumber, konektor, komponen linier dan non-linier. Simulink jauh lebih baik daripada paket simulasi sebelumnya yang perlu merumuskan persamaan ke dalam program, sedangkan di Simulink Anda dapat memilih fungsi dan blok dan Anda hanya perlu memasukkan nilai variabel persamaan.

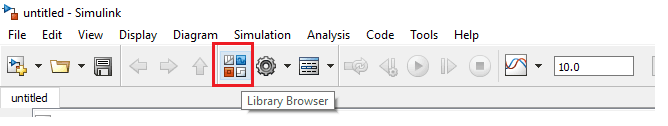

Untuk membuka Simulink Library Browser Anda cukup mengklik tombol Library browser dari menu Simulink, seperti gambar di bawah ini

Cara Menggunakan Simulink MATLAB Serta Contoh Program Simulink

Cara lain untuk membuka browser perpustakaan Simulink adalah dengan mengetikkan perintah di bawah ini di jendela perintah. Perintah peka huruf besar-kecil jadi berhati-hatilah saat mengetik:

slLibraryBrowser

Cara Menggunakan Simulink MATLAB Serta Contoh Program Simulink

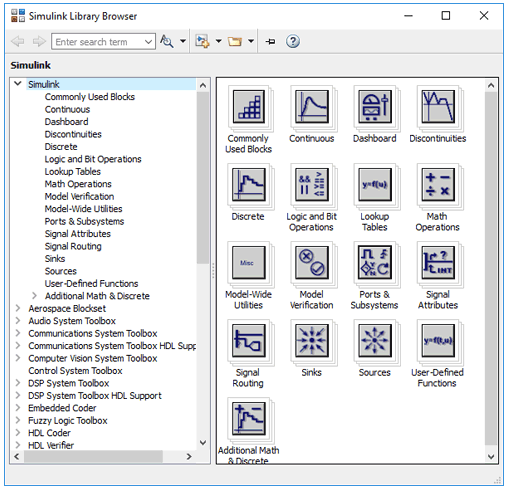

Ini adalah tampilan browser perpustakaan Simulink, di mana Anda dapat mencari sink, sumber, konektor, komponen linier dan non-linier.

Cara Menggunakan Simulink MATLAB Serta Contoh Program Simulink

Menjalankan Model Demo dengan MATLAB Simulink

Simulink sudah berisi sejumlah model sederhana dan canggih dari berbagai jenis sistem seperti audio, komunikasi, visi komputer, DSP, real-time dan banyak lainnya, seperti yang Anda lihat pada gambar di bawah ini,

Cara Menggunakan Simulink MATLAB Serta Contoh Program Simulink

Cara Menggunakan Simulink MATLAB Serta Contoh Program Simulink

Untuk menjalankan contoh atau model demo cukup klik dua kali padanya dan jendela pop-up model Simulink-nya akan muncul, seperti yang ditunjukkan pada gambar di bawah ini

Cara Menggunakan Simulink MATLAB Serta Contoh Program Simulink

Setelah pemodelan Anda dapat mensimulasikan model menggunakan pilihan metode integrasi, menu Simulink atau jendela perintah. Cara termudah dan nyaman adalah dengan hanya menggunakan tombol 'RUN' Simulink dari menu Simulink untuk menjalankan model di Simulink, seperti yang ditunjukkan pada gambar di bawah ini

Cara Menggunakan Simulink MATLAB Serta Contoh Program Simulink

Anda juga dapat menggunakan atau mengedit model demo jika Anda mau.

Memulai Debugger

Simulink Debugger adalah alat Simulink untuk menemukan atau mendiagnosis bug dalam model. Debugger membantu Anda memeriksa atau menjalankan simulasi langkah demi langkah dan juga menampilkan status input, output, dan blok.

Untuk memulai debugger Anda hanya perlu mengklik model debug di bagian simulasi bilah menu Simulink, seperti yang ditunjukkan pada gambar di bawah ini

Cara Menggunakan Simulink MATLAB Serta Contoh Program Simulink

Anda bahkan dapat memulai debugger dari jendela perintah hanya dengan mengetikkan perintah di bawah ini,

sldebug (‘model name’)

Cara Menggunakan Simulink MATLAB Serta Contoh Program Simulink

Contoh Program Simulink untuk Penguat Sinyal

Langkah 1: - Luncurkan Simulink dari tombol Simulink atau ketik 'simulink' di jendela perintah.

Langkah 2: - Pilih 'Model Kosong' dari Simulink, seperti yang ditunjukkan pada gambar di bawah ini

Cara Menggunakan Simulink MATLAB Serta Contoh Program Simulink

Langkah 3: - Sekarang, kita akan membangun 'Model Penguat Sinyal' yang mengambil input dan memperkuatnya dengan faktor penguatan.

Untuk Model Penguat Sinyal kita membutuhkan blok gelombang sinus, blok gain dan ruang lingkup.

Langkah 4: - Buka browser perpustakaan dengan mengetik 'sl'LibraryBrowser' di jendela perintah. Dan, pilih blok yang diperlukan dan seret ke jendela Simulink dari jendela browser perpustakaan, seperti yang ditunjukkan pada gambar di bawah ini

Cara Menggunakan Simulink MATLAB Serta Contoh Program Simulink

Langkah 5: - Setelah menempatkan semua blok ke dalam jendela Simulink, Anda harus menghubungkannya sesuai dengan gambar di bawah ini,

Cara Menggunakan Simulink MATLAB Serta Contoh Program Simulink

Langkah 6: - Anda harus mengubah pengaturan untuk mendapatkan dua input dalam ruang lingkup, jadi klik dua kali pada ruang lingkup dan kemudian pergi ke pengaturan dan ubah 'Jumlah Port input' menjadi '2', seperti yang ditunjukkan pada gambar di bawah ini

Cara Menggunakan Simulink MATLAB Serta Contoh Program Simulink

Langkah 7:- Sekarang, untuk amplifikasi, Anda dapat mengatur nilai amplitudo gelombang sinus dan faktor penguatan dengan mengklik dua kali pada blok masing-masing.

Langkah 8: - Setelah menyelesaikan ini, kita dapat menjalankan model Simulink kami dari tombol 'RUN' yang diberikan di menu Simulink.Cara Menggunakan Simulink MATLAB Serta Contoh Program Simulink

Tunggu hingga Simulink mengkompilasi model Anda, yang dapat Anda lihat di sudut kanan bawah jendela.

Langkah 9: - Sekarang, untuk hasil klik dua kali pada ruang lingkup dan Anda akan dapat melihat input dan bentuk gelombang yang diperkuat, seperti yang ditunjukkan pada gambar di bawah ini,

Cara Menggunakan Simulink MATLAB Serta Contoh Program Simulink

Akibatnya, jika Anda mengamati bentuk gelombang keluaran, itu diperkuat oleh faktor 3.

Langkah 10: - Sekarang, Anda dapat menyimpan model Anda dan juga dapat mencetak, ekstensi untuk desain Simulink adalah '.slx' jadi awasi ekstensi saat menyimpan, umumnya secara otomatis mengambil ekstensi '.slx'.

Pemodelan Sistem Kontrol Dinamis

Simulink digunakan untuk menganalisis berbagai sistem kompleks berbasis waktu nyata yang terkait dengan gesekan, hambatan udara, selip roda gigi, dll. Sistem ini sangat kompleks, dan untuk merancang Model untuk itu di luar cakupan artikel.

Tetapi untuk mempelajari cara memodelkan sistem kontrol dinamis, MATLAB sendiri menyediakan dokumentasi yang bagus. Anda dapat mengaksesnya di tutorial Memulai MATLAB. Buka 'Model a Dynamic System' setelah memilih Memulai.

Cara Menggunakan Simulink MATLAB Serta Contoh Program Simulink

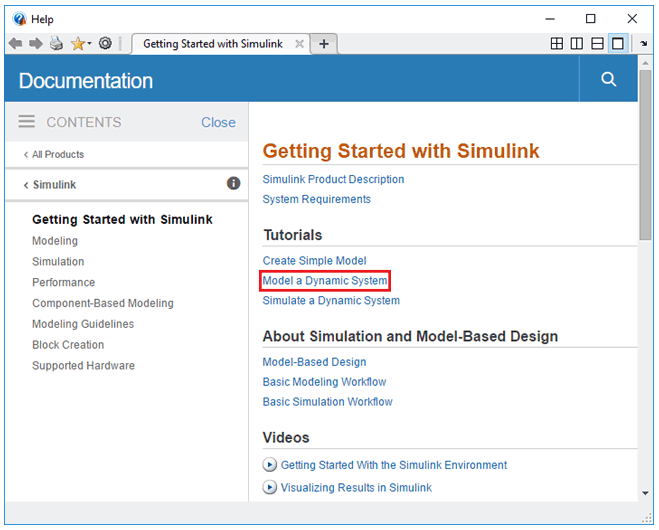

Anda akan diarahkan ke browser bantuan MATLAB, seperti yang ditunjukkan pada gambar di bawah ini

Cara Menggunakan Simulink MATLAB Serta Contoh Program Simulink
