Peralatan Pengaman Kubikel 20 KV

  • Sekering
Pada  kubikel  terdapat  suatu  sekering  tegangan menengah  yang  sering disebut  sebagai  solefuse.Rating  tegangannya  bisa  mencapai  34  kV,dan mampu  bekerja  pada  arus  31.5  kA.  Solefuse  ini digunakan  untuk
melindungi  trafo  tegangan  dari gangguan.

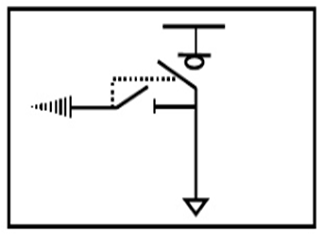

 Solefuse dalam melindungi trafo tegangan

  • Rele Arus Lebih (OCR)

Rele  arus  lebih  adalah  suaturele  yang bekerjanya  didasarkan  adanya  kenaikan  arus  yang melebihi suatu nilai pengamanan tertentu dan dalam waktu  tertentu,  sehingga  rele  ini  dapat  dipakai sebagai pola pengamanan arus lebih.
Keutungan dan fungsi rele arus lebih:
  1. Sederhana dan murah
  2. Mudah menyetelnya
  3. Merupakan rele pengaman utama dan cadangan
  4. Mengamankan gangguan hubung pendek antara fasa maupun hubung  pendek  satu  fasa  ke  tanah  dan dalam  beberapa  hal  dapat  digunakan  sebagai pengaman beban lebih (overload).
  5. Pengamanan utama  pada  jaringan  distribusi  dan subtransmisi radial
  6. Pengaman cadanganuntuk  generator,  trafo  tenaga dan saluran transmisi.

  • Sakelar Pembumian

Posisi  buka  atau  tutup dari ketiga pisau sakelar harus dapat diperiksa  melalui lubang pengamatan yang terdapat pada PHB TM, sebagai alternatif pisau-pisau sakelar pembumian dapat dipasang indikator untuk menentukan posisi buka atau tutup.
Indikator  tersebut  harus sesuai dengan posisi sebenarnya dari pisau-pisau sakelar pembumian tersebut. Sakelar pembumian umumnya memiliki kapasitas penyambungan 5,8 kA.Sakelar pembumian harus dioperasikan
manual secara terpisah.

  • Indikator Gangguan ke Bumi

Perlengkapan ini harus dipasang pada setiap penyulang kabel keluar an terdiri dari :
  1. Transformator Arus yang dipasang melingkari kabel.
  2. Satu kotak untuk rele, batere yang dapat dimuati kembali dan alat pemberi muatan (Charger) yang dipasang pada dinding didalam gardu. Satu daya sebesar 220 Volt 50 Hz.
  3. Satu Indikator Luminous yang tahan cuaca dan dapat ditempatkan dibagian luar bangunan pada dinding.
  4. Spesifikasi Indikator Hubung singkat dan Indikator gangguan ke bumi Currentsensing : 3 Coretype C T or 3 SingleCore.Kesalahan arus awal : 40, 80, 160 Ampere.Resetting AutomaticWith LV SupplyRestoration. Accuracy : ± 10 %.

  • Sistem Interlock

Sistem  Interlock  pengaman  untuk  mencegah  kemungkinan  kesalahan atau kelalaian operasi dari peralatan dan untuk menjamin
keselamatan operator.

Sistem Interlock dan pengunci
  1. Persyaratan Khusus Gawai Interlock harus dari jenis mekanis dengan standar pembuatan yang tinggi, tidak dapat diganggu gugat dan mempunyai kekuatan mekanis lebih tinggi dari kontrol mekanisnya. Interlock Pintu Pintu kubikel tidak dapat dibuka jika : Sakelar Utama (sakelar tegangan menengah) dalam keadaan tertutup. Sakelar pembumian dalam keadaan terbuka.
  2. Pintu kubikel tidak dapat ditutup jika sakelar pembumian dalam keadaan
  3. Interlock Sakelar Utama. Sakelar utama (sakelar tegangan menengah) harus tidak dapat dioperasikan jika :
Pintu kubikel dalam keadaan terbuka

Sakelar pembumian alam keadaan tertutup
Interlock Sakelar Pembumian
Sakelar Pembumian harus tidak dapat ditutup jika sakelar utama dalam keadaan tertutup.
Penguncian
Perlengkapan Penguncian harus disediakan untuk :
Sakelar Pembumian pada posisi terbuka dan tertutup
Sakelar Utama atau Pemutus Tenaga pada posisi terbuka
Pintu kubikel
